大家都知道静电电流的上升沿非常的陡，只有0.7~1ns,许多器件都没法响应。只有标称ps级响应的TVS有响应，个人经验表面，TVS在前端并没有太好的设计上的表现，都是通过特殊的一些手法代替掉了TVS。那么TVS直接面对ESD时会是什么的响应呢?
    我们做了一个简单小试验，然后抓取它的波形。

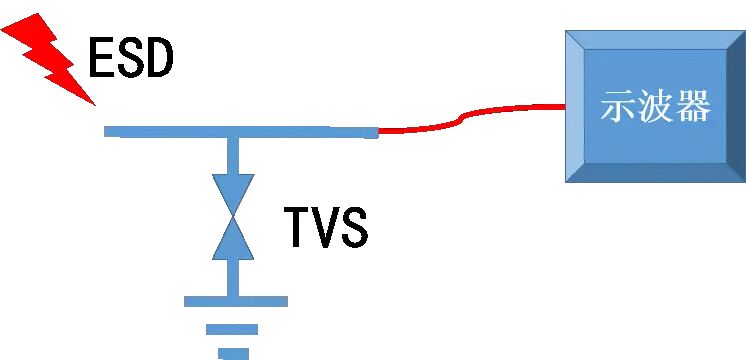

    图中我们选了一颗双向24V的TVS管，测试电压采用1000V，示波器挂了30db衰减器。

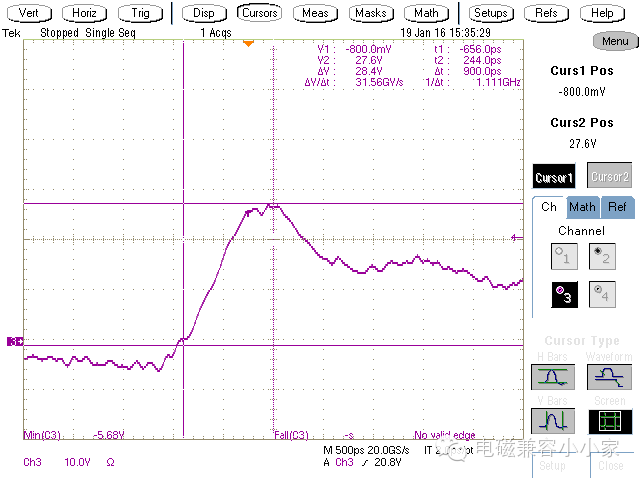

多次测试后，波形比较稳定，存了下面这张图，到钳位区，共900ps左右。
    直接注入法测试表明TVS是有响应的，那么为什么我们实际应用的时候，效果并不理想呢？许多IO明明加了TVS防护,为什么还是会出现丢包，断链，重启？
    这是个有意思的现象和问题，可以深入的聊聊。

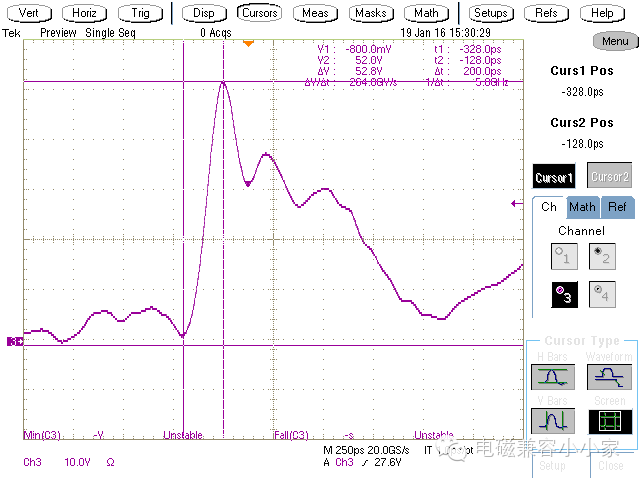

    曾经还抓到了下面这个非常有意思的波形，上升沿更陡，这又是什么鬼？
    |
|
