IEC 60601-1-2 抗扰度判断依据的界定与深度分析(2)

五、典型抗扰度试验项目的判断依据实操应用

结合本标准 Table 4 至 Table 11 的试验要求，以下针对三类核心抗扰度试验提供深度实操示例：

（一）静电放电（ESD）抗扰度（IEC 61000-4-2，标准 Table 4）

1. 试验核心要求

• 测试对象：设备可触及金属表面（±8kV 接触放电）、绝缘表面（±15kV 空气放电）；
• 环境条件：温度 15-35℃，相对湿度 30%-60%。

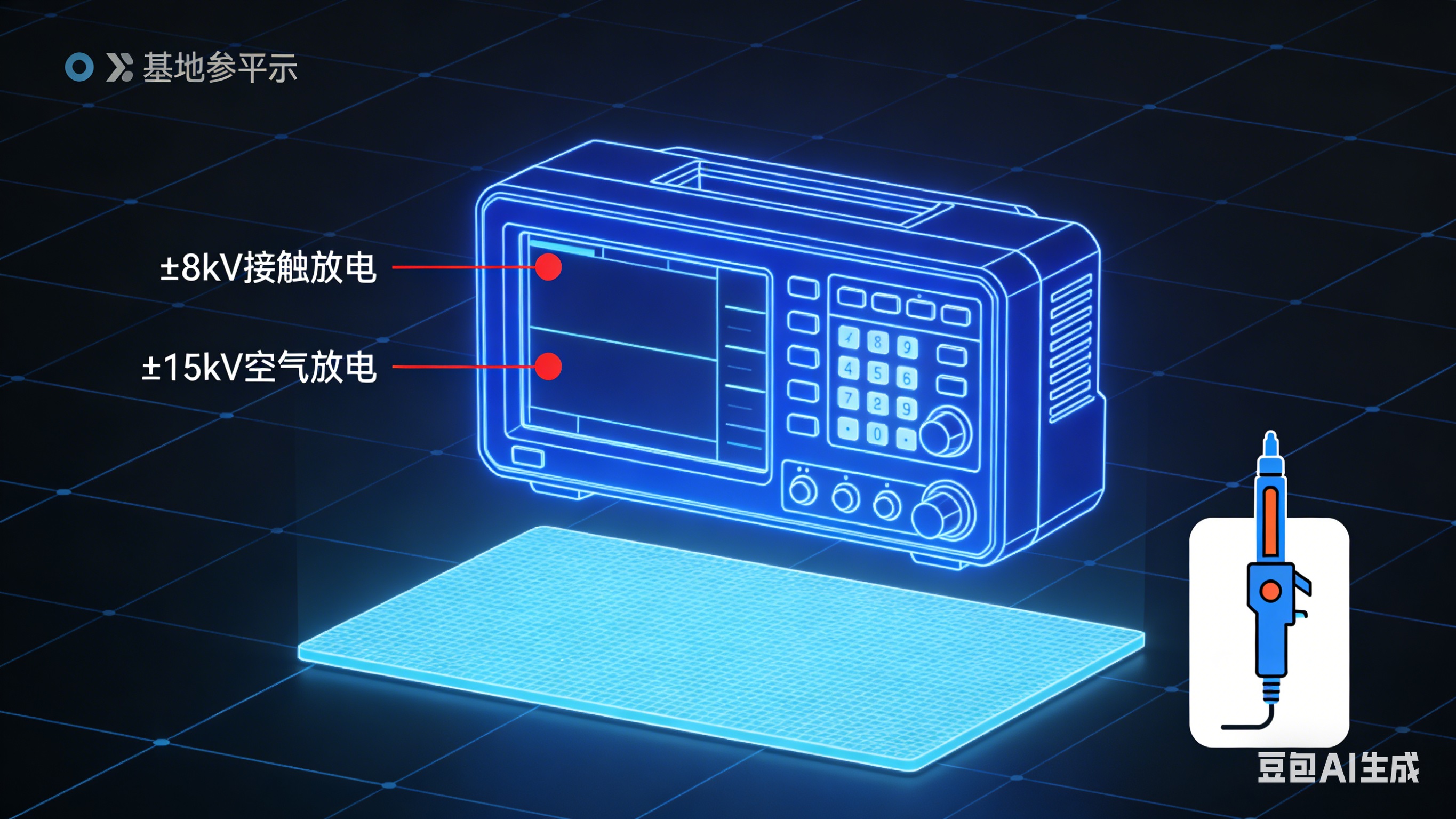

图 7：ESD 测试典型布置（蓝色标注为测试点位、放电枪、接地参考平面）

2. 判据应用示例与常见失效场景

• 场景 1：放电后设备重启，重启后心率监测参数恢复正常→可接受降级；
• 场景 2：放电导致患者耦合端口损坏，冗余通道正常工作→按 Table 3 重复测试合格；
• 场景 3：放电后外壳泄漏电流超标→基本安全丧失，判不合格。

（二）辐射抗扰度（IEC 61000-4-3，标准 Table 4）

1. 试验核心要求

• 测试频率：80MHz-2.7GHz（专业环境）、80MHz-6GHz（家庭环境）；
• 试验电平：3V/m（专业）、10V/m（家庭）。

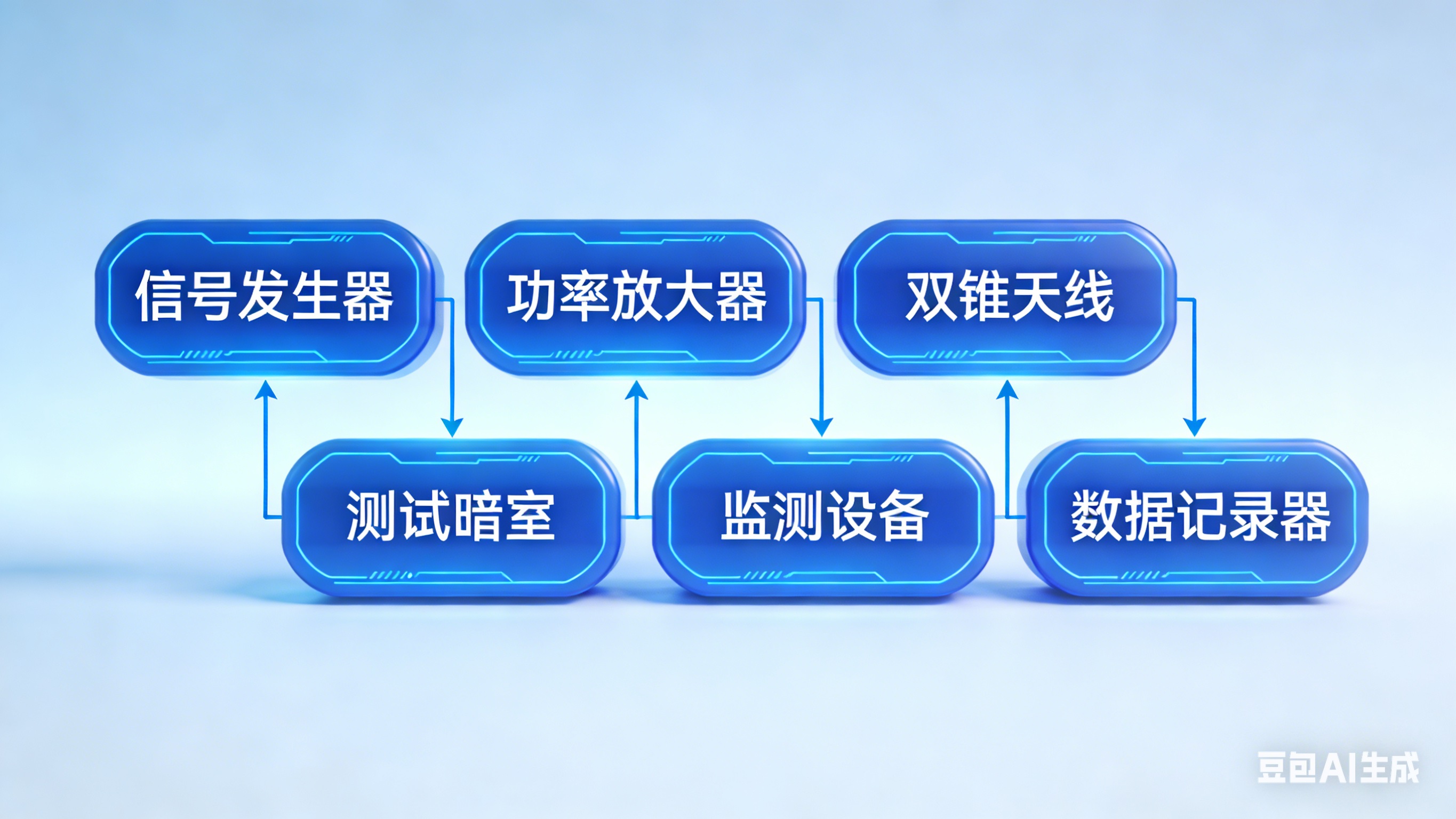

图 8：辐射抗扰度测试系统构成（蓝色模块为核心设备，箭头为信号流向）

（三）电快速瞬变脉冲群（EFT）抗扰度（IEC 61000-4-4）

1. 试验核心要求

• 测试端口：电源端口（±2kV）、信号端口（±1kV）；
• 脉冲特性：上升时间 5ns，重复频率 100kHz。

六、特殊情况处理：环境适配、特殊环境与非 ME 设备协同判定

（一）环境适配原则的深度应用

本标准将设备预期使用环境分为三类，抗扰度判断需遵循 “环境适配 + 最严苛原则”：

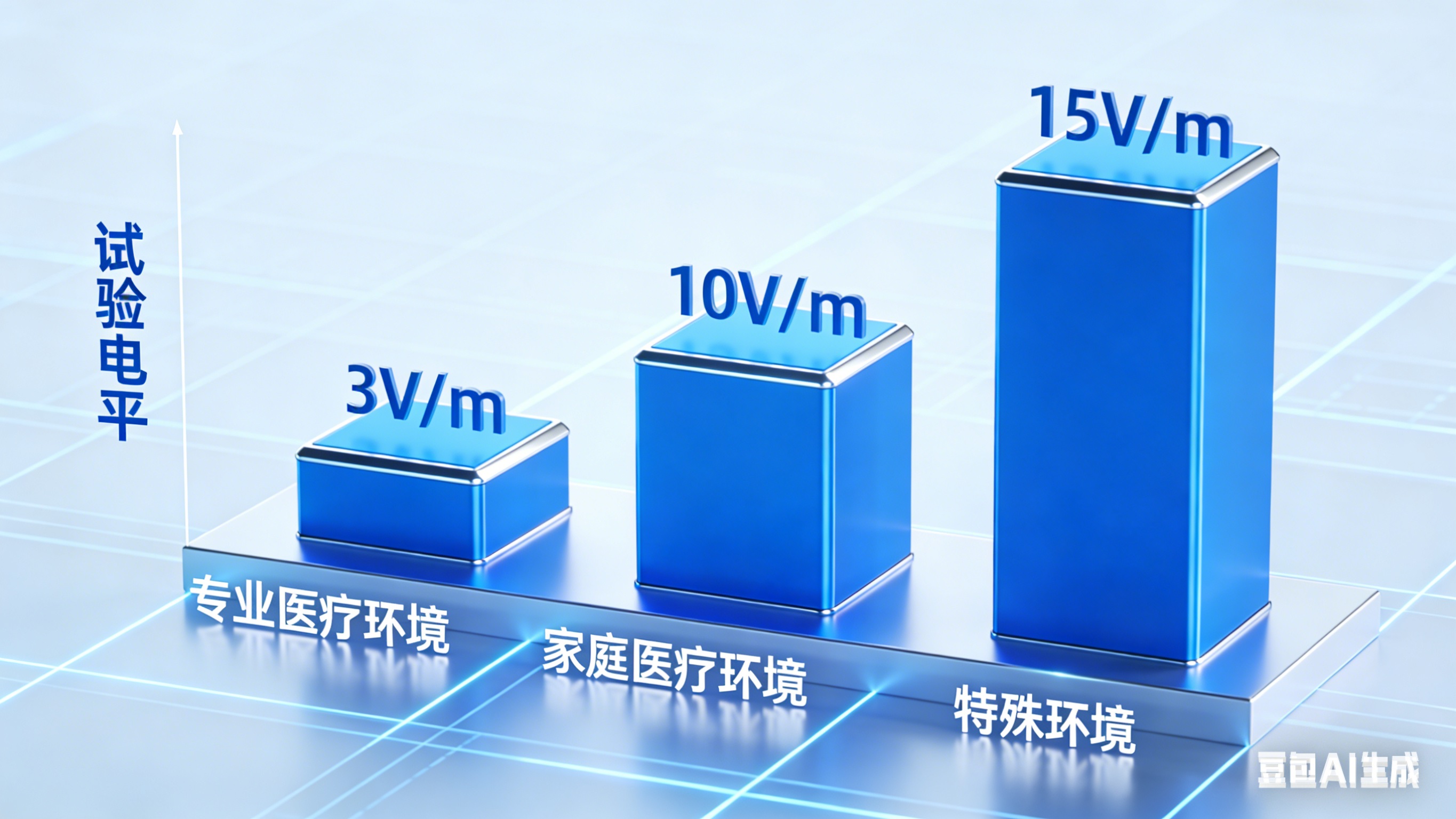

图 9：三类环境的核心试验电平对比（蓝色柱状高度对应电平值，横坐标为环境类型）

（二）特殊环境的判据调整与验证（标准 Annex E 流程）

特殊环境的判据调整需按 “环境评估→方案制定→验证确认→文档记录” 四步流程执行。

（三）非 ME 设备的协同判定规则

ME 系统中的非 ME 设备需按 “影响性评估→合格判定→系统集成验证” 三阶段判定。

七、文档完整性要求：判定结果的合规性支撑

本标准明确：抗扰度判断结果需依赖完整的文档支撑，文档需具备 “可追溯、可复现、可审核” 三大特征。

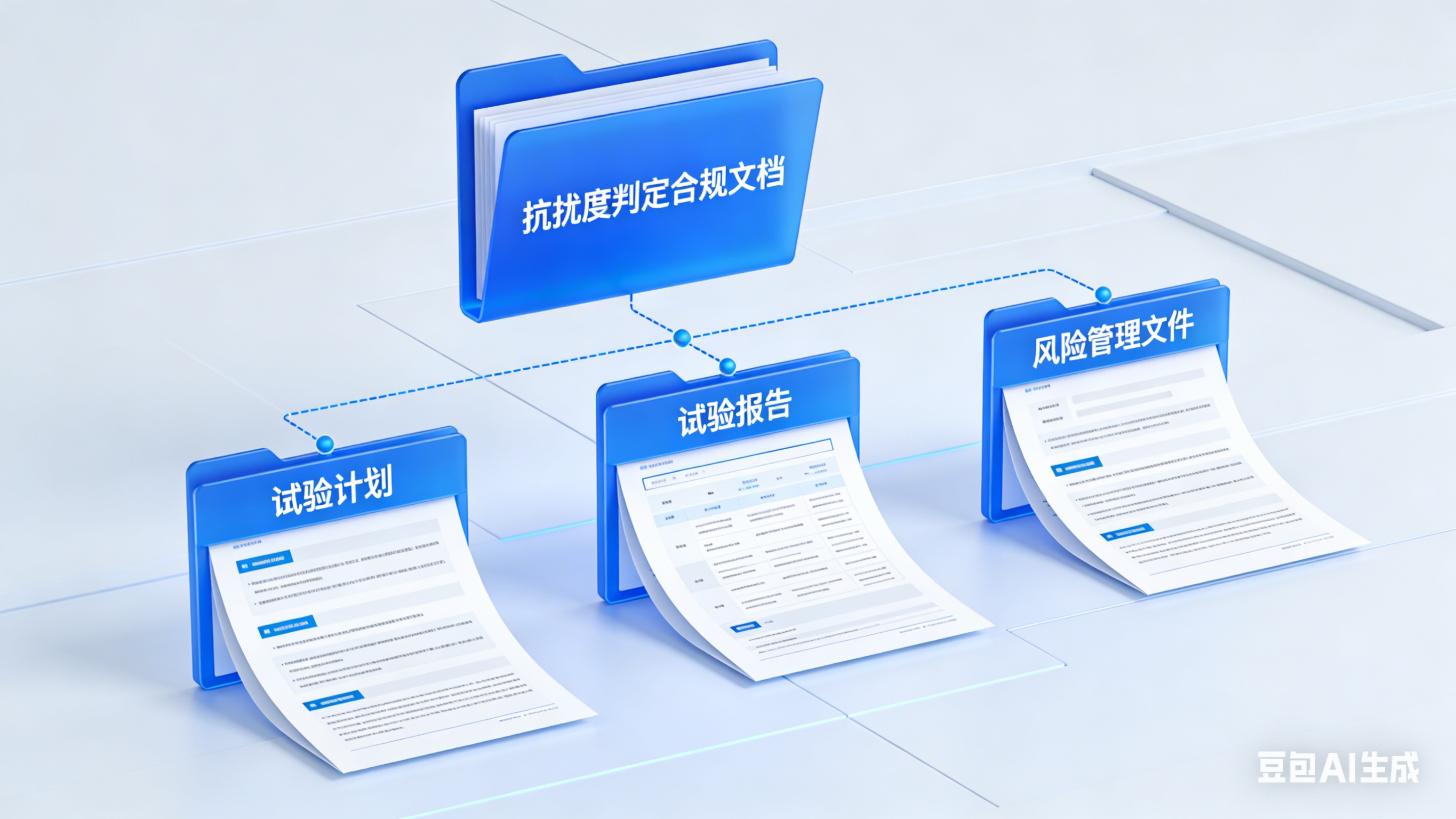

图 10：抗扰度判定相关合规文档构成

八、结语：抗扰度判断的核心本质与实践启示

IEC 60601-1-2:2014+AMD1:2020 CSV 4.1 版抗扰度判断依据的本质，是 “以临床安全为核心、以风险管理为手段、以试验流程为保障” 的动态平衡体系。其核心逻辑可概括为：不追求 “零干扰” 的绝对理想状态，而是通过精准界定基本安全与基本性能底线、科学制定个性化判据、规范设备损坏后的试验流程，实现 “干扰可接受、风险可控制、临床可保障” 的目标。

未来，随着医疗设备的智能化、无线化发展，电磁环境的复杂性与抗扰度要求的精细化程度将进一步提升。本标准的判断体系为设备全生命周期的抗扰度管理提供了框架，制造商需持续关注标准修订动态、临床应用反馈与电磁干扰新技术，不断优化抗扰设计与判据体系，以确保设备在复杂电磁环境中始终守护患者安全。
